Odoo - Esempio 2 per tre colonne

DL485M

DL485M completa di DANBUS

Danbus Si
PLC -
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 12
Dimensione 60x48x16mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Gli I/O sono comandabili/visibili tramite sistema domotico.
Disponibile  libreria in python  e  Plugin per Domoticz

Odoo - Esempio 2 per tre colonne

DL485MPLC

DL485MPLC completa di DANBUS e PLC

Danbus Si
PLC Si
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 12
Dimensione 60x48x16mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Il PLC permette la funzionalità standalone della scheda senza l'utilizzo di un sistema domotico che comunque può essere usato per monitorare e interagire con i vari I/O. Disponibile libreria in python e Plugin per Domoticz

Odoo - Esempio 3 per tre colonne

DL485M1

DL485M1 è una scheda senza firmware

Danbus -
PLC -
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 12
Dimensione 60x48x16mm
ACQUISTA

Scheda senza firmware per progetti custom programmabile con programmatore e con IDE Arduino.
A bordo il micro ATMEGA328PB-AU, semplice da programmare e con molti esempi di codice "C" presente in rete
Odoo - Esempio 2 per tre colonne

DL485B

DL485B completa di DANBUS

Danbus Si
PLC -
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 9 di cui 3 uscite RELE. Contatti 230Vac 3A.
Dimensione 74x47x25mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Gli I/O sono comandabili/visibili tramite sistema domotico.
Disponibile  libreria in python  e  Plugin per Domoticz

Odoo - Esempio 2 per tre colonne

DL485BPLC

DL485BPLC completa di DANBUS e PLC

Danbus Si
PLC Si
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 9 di cui 3 uscite RELE. Contatti 230Vac 3A.
Dimensione 74x47x25mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Il PLC permette la funzionalità standalone della scheda senza l'utilizzo di un sistema domotico che comunque può essere usato per monitorare e interagire con i vari I/O. Disponibile libreria in python e Plugin per Domoticz

Odoo - Esempio 3 per tre colonne

DL485B1

DL485B1 è una scheda senza firmware

Danbus -
PLC -
Contenitore -
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 9 di cui 3 uscite RELE. Contatti 230Vac 3A.
Dimensione 74x47x25mm
ACQUISTA

Scheda senza firmware per progetti custom programmabile con programmatore e con IDE Arduino.
A bordo il micro ATMEGA328PB-AU, semplice da programmare e con molti esempi di codice "C" presente in rete
Odoo - Esempio 2 per tre colonne

DL485R

DL485R completa di DANBUS

Danbus Si
PLC -
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 8 di cui 2 uscite RELE con deviatore. Contatti 230Vac 3A
Dimensione 74x47x25mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Gli I/O sono comandabili/visibili tramite sistema domotico.
Disponibile  libreria in python  e  Plugin per Domoticz

Odoo - Esempio 2 per tre colonne

DL485RPLC

DL485RPLC completa di DANBUS e PLC

Danbus Si
PLC Si
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 8 di cui 2 uscite RELE con deviatore. Contatti 230Vac 3A
Dimensione 74x47x25mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Il PLC permette la funzionalità standalone della scheda senza l'utilizzo di un sistema domotico che comunque può essere usato per monitorare e interagire con i vari I/O. Disponibile libreria in python e Plugin per Domoticz

Odoo - Esempio 3 per tre colonne

DL485R1

DL485R1 è una scheda senza firmware

Danbus -
PLC -
Contenitore -
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 8 di cui 2 uscite RELE con deviatore. Contatti 230Vac 3A
Dimensione 74x47x25mm
ACQUISTA

Scheda senza firmware per progetti custom programmabile con programmatore e con IDE Arduino.
A bordo il micro ATMEGA328PB-AU, semplice da programmare e con molti esempi di codice "C" presente in rete
Odoo - Esempio 2 per tre colonne

DL485P

DL485P completa di DANBUS

Danbus Si
PLC -
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 13
Dimensione 41x31x12mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Gli I/O sono comandabili/visibili tramite sistema domotico.
Disponibile  libreria in python  e  Plugin per Domoticz

Odoo - Esempio 2 per tre colonne

DL485PPLC

DL485PPLC completa di DANBUS e PLC

Danbus Si
PLC Si
Contenitore Si
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 13
Dimensione 41x31x12mm
ACQUISTA


Permette di essere collegata in parallelo ad altre schede della serie DL485 con distanze di centinaia di metri tramite doppino twistato.
Il PLC permette la funzionalità standalone della scheda senza l'utilizzo di un sistema domotico che comunque può essere usato per monitorare e interagire con i vari I/O. Disponibile libreria in python e Plugin per Domoticz

Odoo - Esempio 3 per tre colonne

DL485P1

DL485P1 è una scheda senza firmware

Danbus -
PLC -
Contenitore -
RS485 Si
I2C Si
OneWire Si
Alimentatore switching (7-24Vdc).
Corrente uscita Max 2A.
Si
Ingresso/uscita alimentazione 5V. Si
Numero GPIO totali 13
Dimensione 41x31x12mm
ACQUISTA

Scheda senza firmware per progetti custom programmabile con programmatore e con IDE Arduino.
A bordo il micro ATMEGA328PB-AU, semplice da programmare e con molti esempi di codice "C" presente in rete

DL485M - Maxi Board

DL485M è una scheda di espansione in cui ogni singolo I/O può essere configurato come ingresso o uscita digitale e alcuni I/O come ingresso analogico o uscita PWM. Si possono gestire inoltre sensori I2C e OneWire. Sono previsti RX e TX per il collegamento seriale 232 e A e B per il BUS RS485.

Caratteristiche:

  • Alimentazione: da 7 a 24Vdc

  • 12 I/O generici che possono gestire anche OneWire utilizzando il pullup interno al micro o aggiungendo pullup esterno

  • 1 Ingresso OneWire con pullup rinforzato. In caso di non utilizzo come OneWire, il morsetto diventa un semplice I/O

  • 2 I/O per SDA e SCL di I2C, in caso di non utilizzo questi 2 PIN si possono utilizzare come normali I/O

  • 2 I/O per Tx e Rx di RS232 per interfaccia con PC / Domoticz (livelli di tensione: 0 / 5V)

  • 2 morsetti per il collegamento con BUS RS485

  • Sensore per la tensione di alimentazione

  • Pulsante per le impostazioni ID nodo e Reset nodo

  • LED TX e RX per visualizzare il funzionamento, per diagnostica e per programmazione

  • Alimentatore switching interno per consumo ridotto e ampia tolleranza sulla tensione alimentazione

  • Dimensioni: 60 x 48 x 16 mm

Odoo • Un'immagine con didascalia

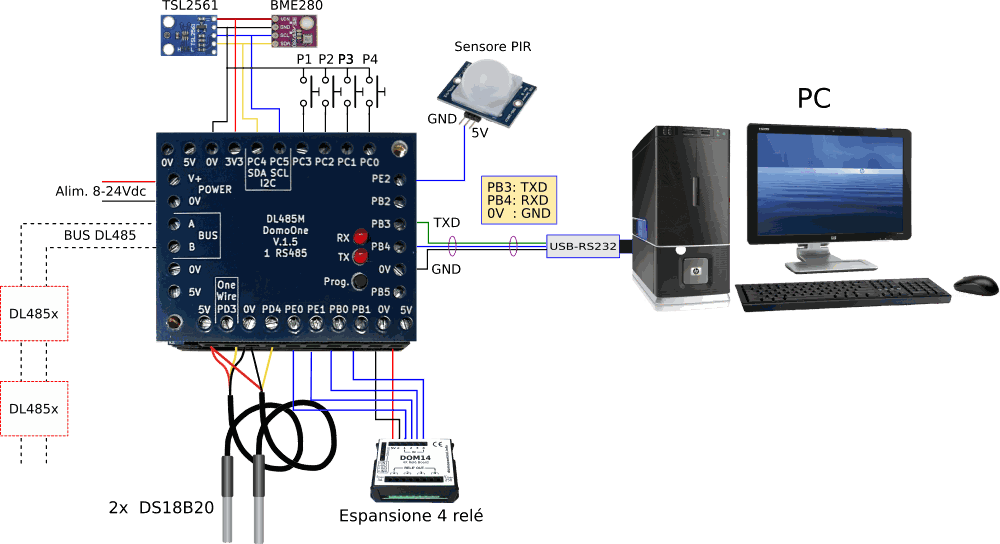

sempio di collegamento di DL485M ad un PC tramite seriale per la lettura di 2 sensori di temperatura DS18B20, 2 sensori I2C (TLS2561 luminosità e BME280 temperatura + umidità + barometro), sensore PIR, 4 pusanti e 4 uscite a relè. Il file di configurazione e il software è prelevabile a questo indirizzo: https://github.com/lucasub/DL485_BUS

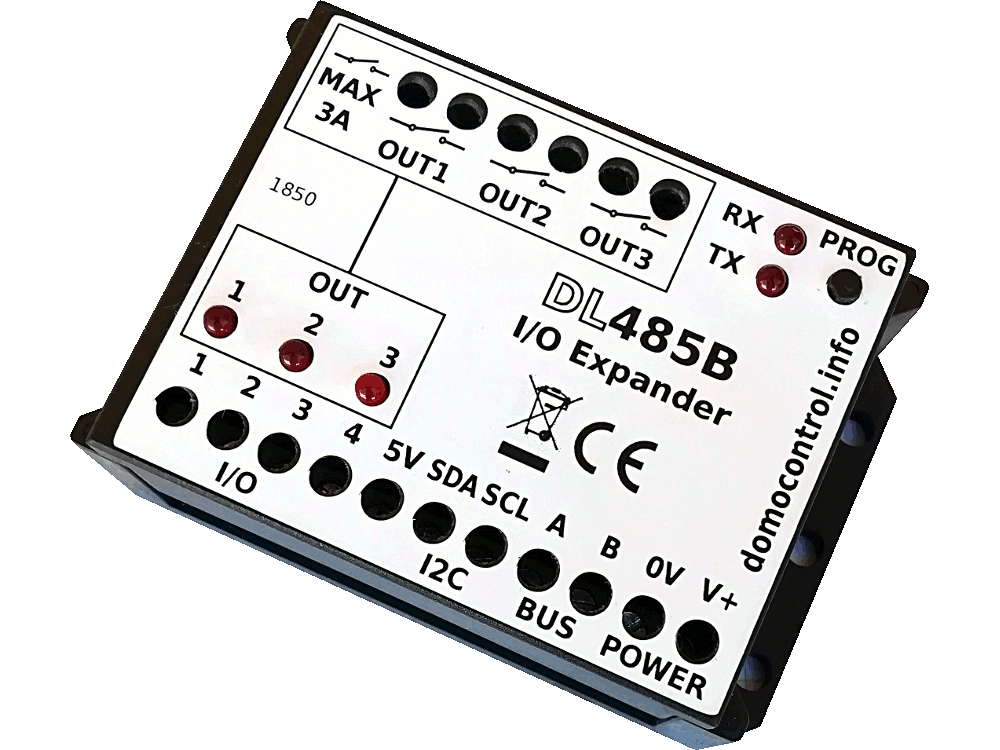

    DL485B - Box Rele


    DL485B è una scheda di espansione dotata di contenitore in ABS con 4 I/O generici, I2C e 3 relè a bordo. Ciascun I/O può essere configurato come ingresso o uscita digitale e ingresso analogico. Si possono gestire inoltre sensori I2C e OneWire. Sono previsti inolte i 2 morsetti per il collegamento al BUS RS485

    Caratteristiche:

    • Alimentazione: da 7 a 24Vdc

    • 3 Uscite a RELÈ 230Vac 3A Max

    • 2 I/O per SDA e SCL di I2C, in caso di non utilizzo questi 2 PIN si possono utilizzare come normali I/O

    • 4 I/O generici che possono gestire anche OneWire utilizzando il pullup interno al micro o aggiungendo pullup esterno

    • 2 morsetti per il collegamento con BUS RS485

    • Sensore di temperatura interna

    • Sensore per la tensione di alimentazione

    • Pulsante per le impostazioni ID nodo, Reset nodo e altre funzioni

    • LED TX e RX per visualizzare il funzionamento, per diagnostica e per programmazione

    • Alimentatore switching interno per consumo ridotto e ampia tolleranza sulla tensione alimentazione

    • Dimensioni: 74 x 47 x 25 mm

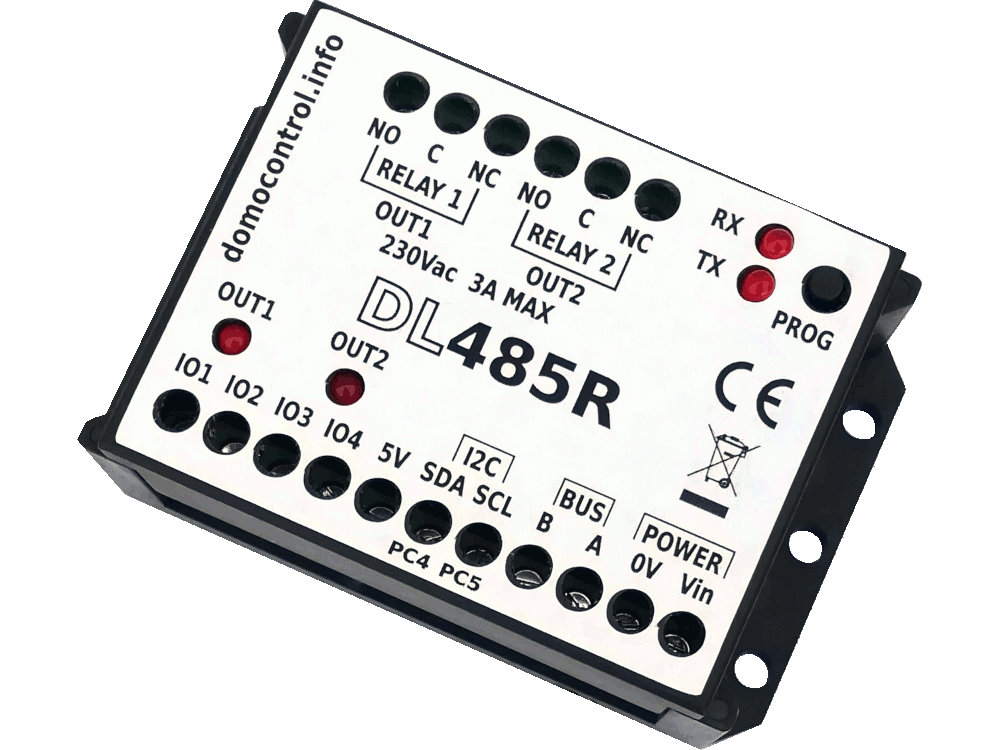

    DL485R - Box Relè / Reset


    DL485R è una scheda di espansione dotata di contenitore in ABS con 4 I/O generici, I2C e 2 relè a bordo dove ai morsetti sono riportati il comune e i contatti NC e NO. Ciascun I/O può essere configurato come ingresso o uscita digitale e ingresso analogico. Si possono gestire inoltre sensori I2C e OneWire. Sono previsti inolte i 2 morsetti per il collegamento al BUS RS485.

    Caratteristiche:

    • Alimentazione: da 7 a 24Vdc

    • 2 Uscite a RELÈ deviatore 230Vac 3A Max

    • 2 I/O per SDA e SCL di I2C, in caso di non utilizzo questi 2 PIN si possono utilizzare come normali I/O

    • 4 I/O generici che possono gestire anche OneWire utilizzando il pullup interno al micro o aggiungendo pullup esterno. 2 di questi morsetti possono essere usati per Tx e Rx di RS232 per interfaccia con PC / Domoticz (livelli di tensione: 0 / 5V)

    • 2 morsetti per il collegamento con BUS RS485

    • Sensore di temperatura interna

    • Sensore per la tensione di alimentazione

    • Pulsante per le impostazioni ID nodo, Reset nodo e altre funzioni

    • LED TX e RX per visualizzare il funzionamento, per diagnostica e per programmazione

    • Alimentatore switching interno per consumo ridotto e ampia tolleranza sulla tensione alimentazione

    • Dimensioni: 74 x 47 x 25 mm

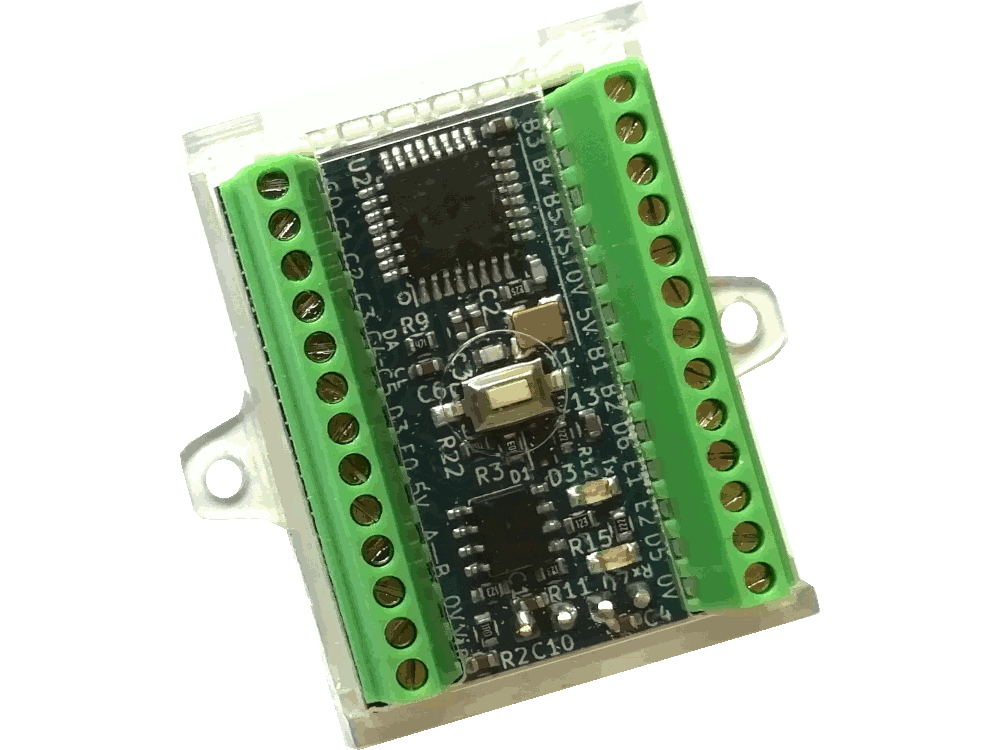

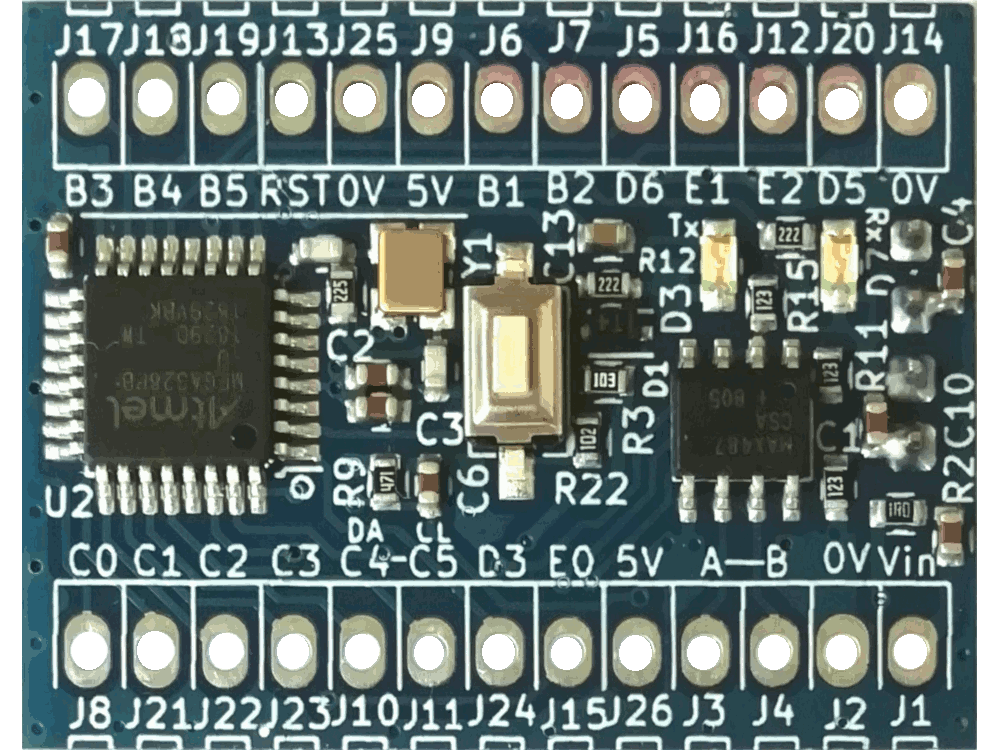

    DL485P - Miniboard


    DL485P è una scheda di dimensioni compatte dove sono riportati in uscita tutti gli I/O del Micro. Ciascun I/O può essere configurato come ingresso o uscita digitale e alcuni come ingresso analogico. Si possono gestire inoltre sensori I2C e OneWire. Sono previsti inolte i 2 PIN per il collegamento al BUS RS485.

    Caratteristiche:

    • Alimentazione: da 7 a 24Vdc

    • 2 I/O per SDA e SCL di I2C, in caso di non utilizzo questi 2 PIN si possono utilizzare come normali I/O

    • 13 I/O generici che possono gestire anche OneWire utilizzando il pullup interno al micro o aggiungendo pullup esterno

    • 2 I/O per Tx e Rx di RS232 per interfaccia con PC / Domoticz (livelli di tensione: 0 / 5V).

    • 2 morsetti per il collegamento con BUS RS485

    • Sensore di temperatura interna

    • Sensore per la tensione di alimentazione

    • Pulsante per le impostazioni ID nodo, Reset nodo e altre funzioni

    • LED TX e RX per visualizzare il funzionamento, per diagnostica e per programmazione

    • Alimentatore switching interno per consumo ridotto e ampia tolleranza sulla tensione alimentazione

    • Dimensioni:  41 x 31 x 12 mm

    Descrizione

    Utilizzando questi prodotti sarà possibile comandare a distanza attraverso un semplice doppino twistato degli I/O digitali e analogici oltre che a dei sensori di temperatura, umidità e pressione come DS18B20, BME280, AM2320....., attraverso protocolli OneWire e I2C. La possibilità di impostare la velocità di comunicazione permette di coprire distanze notevoli anche con topologia di rete mista.

    La gestione dei protocolli di comunicazione OneWire e I2C è aperta in modo da poterla adattare a diversi dispositivi sul mercato che quindi non sono preinseriti nei nodi, inoltre ogni nodo può memorizzare in EEPROM e gestire delle sequenze automatiche di comandi che si attivano periodicamente e comunicano ad esempio i dati dei sensori senza necessità di interrogazione PC da remoto che si puo comunque fare.

    Su ciascuna scheda sono presenti un pulsante e 2 LED per poter programmare alcuni parametri; inoltre i LED segnalano anche l'attività RX / TX presente sul BUS e la rilevazione di errori.

    Ogni scheda dovrà inizialmente essere programmata tramite tasto e 2 LED per impostare un indirizzo univoco da 1 a 63 (ID 2 è riservato a Raspberry Pi o al PC) e una velocità per la rete RS485 uguale tra tutti i nodi, preimpostata di default a 19200 baud, poi il resto della programmazione si farà utilizzando il pc.

    Sono disponibili 4 tipi di scheda:

    • DL485M - scheda di forma rettangolare con contenitore incorporato
    • DL485B - scheda su contenitore in ABS nero dotata di 3 relè, 4 I/O, I2C oltre che all'alimentazione 12V e uscita BUS
    • DL485R - come DL485B ma con 2 relè deviatori che può essere usata anche per gestire spegnimento e accensione del raspberry dotato di batteria di backup
    • DL485P - mini scheda PCB appositamente stuadiata per poter essere inserita su breadboard e/o su PCB dedicata a specifiche funzioni e utilizzi custom

    Le schede vanno disposte vicino ai relativi I/O e vanno collegate tramite 2 fili intrecciati ai morsetti A e B del BUS RS485. Per comodità si può usare un cavo di categoria 5E (con 4 coppie di cavi all'interno) dove una coppia va collegata al BUS, una coppia puo' portare alimentazione (12-24Vcc) e le altre 2 rimanenti si possono usare per distribuire il segnale di rete 10/100 Megabit/sec in casa.

    I nodi funzionano a 5Vcc e hanno un alimentatore switching interno con tensione in ingresso massima di 24Vcc che permette di sopperire alle cadute di tensione sul cavo dovute alla distanza e assorbimento dei nodi e dei carichi associati.

    I vari I/O possono essere configurati come:

    • Uscita digitale
    • Uscita analogica (PWM 8bit)
    • Ingresso digitale
    • Ingresso analogico (10bit)

    Tutti gli I/O possono gestire anche dispositivi OneWire

    Tra questi I/O ce ne sono due di particolari che possono anche essere configurati rispettivamente come

    • OneWire con pullup rinforzato (solo per DL485Mx) per il collegamento di sensori di temperatura (anche più di uno in parallelo) DS18B20 ecc
    • I2C per poter collegare vari sensori tra cui AM2320B, BME280, TSL2561, ecc

    E' disponibile un plugin open source per Domoticz che tramite file di configurazione, programma all'avvio le varie schede e genera tutti i dispositivi nell'interfaccia grafica di Domoticz.

    E' disponibile una libreria python che puuò essere utilizzata per gestire le schede DL485x con qualsiasi altro sistema domotico.

    E' disponibile una estensione software opzionale che fornisce funzioni di PLC per una gestione locale autonoma di alcuni segnali collegati al singolo nodo e/o provenienti dalla rete, in questo modo un gruppo di nodi o anche un nodo da solo, possono funzionare e realizzare delle automazioni senza il coordinamneto di un computer supervisore, per maggiori informazioni vedere PLC su schede DL485 e Casi d'uso con plc.

    Software e Utilità

    Su GitHub sono disponibili:

    • Libreria DL485_BUS per la gestione completa delle Board scritta in Python3;
    • Plugin DL485_DOMOTICZ per gestione delle schede per il sistema domotico free Domoticz. Questo Plugin necessita della Libreria  DL485_BUS per il funzionamento.
